意图

责任链模式是一种行为型模式,允许你将请求沿着处理者链进行发送。收到请求后,每个处理者均可对请求进行处理,或将其传递给链上的下个处理者。

问题

假如你正在开发一个在线订购系统。你希望对系统访问进行限制,只允许认证用户创建订单。此外,拥有管理权限的用户也拥有所有订单的完全访问权限。

简单规划后,你会意识到这些检查必须依次进行。只要接收到包含用户凭据的请求,应用程序就可尝试对进入系统的用户进行认证。但如果由于用户凭据不正确而导致认证失败,那就没有必要进行后续检查了。

请求必须经过一系列检查后才能由订购系统来处理

在接下来的几个月里,你实现了后续的几个检查步骤。

  1. 一位同事认为直接将原始数据传递给订购系统存在安全隐患。因此你新增了额外的验证步骤来清理请求中的数据。
  2. 过了一段时间,有人注意到系统无法抵御暴力密码破解方式的攻击。为了防范这种情况,你立刻添加了一个检查步骤来过滤来自同一 IP 地址的重复错误请求。
  3. 又有人提议你可以对包含同样数据的重复请求返回缓存中的结果,从而提高系统响应速度。因此,你新增了一个检查步骤,确保只有没有满足条件的缓存结果时请求才能通过并被发送给系统。

代码变得越来越多,也越来越混乱

检查代码本来就已经混乱不堪,而每次新增功能都会使其更加臃肿。修改某个检查步骤有时会影响其他的检查步骤。最糟糕的是,当你希望复用这些检查步骤来保护其他系统组件时,你只能复制部分代码,因为这些组件只需部分而非全部的检查步骤。

系统会变得让人非常费解,而且其维护成本也会激增。你在艰难地和这些代码共处一段时间后,有一天终于决定对整个系统进行重构。

解决方案

与许多其他行为设计模式一样,责任链会将特定行为转换为被称作处理者的独立对象。在上述示例中,每个检查步骤都可被抽取为仅有单个方法的类,并执行检查操作。请求及其数据则会被作为参数传递给该方法。

模式建议你将这些处理者连成一条链。链上的每个处理者都有一个成员变量来保存对于下一处理者的引用。除了处理请求外,处理者还负责沿着链传递请求。请求会在链上移动,直至所有处理者都有机会对其进行处理。

最重要的是:处理者可以决定不再沿着链传递请求,这可高效地取消所有后续处理步骤。

在我们的订购系统示例中,处理者会在进行请求处理工作后决定是否继续沿着链传递请求。如果请求中包含正确的数据,所有处理者都将执行自己的主要行为,无论该行为是身份验证还是数据缓存。

处理者依次排列,组成一条链

不过还有一种稍微不同的方式(也是更经典一种),那就是处理者接收到请求后自行决定是否能够对其进行处理。如果自己能够处理,处理者就不再继续传递请求。因此在这种情况下,每个请求要么最多有一个处理者对其进行处理,要么没有任何处理者对其进行处理。在处理图形用户界面元素栈中的事件时,这种方式非常常见。

例如,当用户点击按钮时,按钮产生的事件将沿着 GUI 元素链进行传递,最开始是按钮的容器(如窗体或面板),直至应用程序主窗口。链上第一个能处理该事件的元素会对其进行处理。此外,该例还有另一个值得我们关注的地方:它表明我们总能从对象树中抽取出链来。

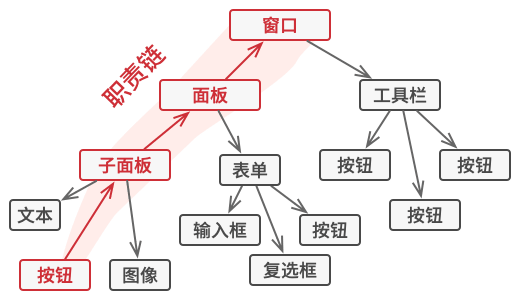

对象树的枝干可以组成一条链

所有处理者类均实现同一接口是关键所在。每个具体处理者仅关心下一个包含execute执行方法的处理者。这样一来,你就可以在运行时使用不同的处理者来创建链,而无需将相关代码与处理者的具体类进行耦合。

结构

  1. 处理者(Handler)声明了所有具体处理者的通用接口。该接口通常仅包含单个方法用于请求处理,但有时其还会包含一个设置链上下个处理者的方法。
  2. 基础处理者(Base Handler)是一个可选的类,你可以将所有处理者共用的样本代码放置在其中。
    通常情况下,该类中定义了一个保存对于下个处理者引用的成员变量。客户端可通过将处理者传递给上个处理者的构造函数或设定方法来创建链。该类还可以实现默认的处理行为:确定下个处理者存在后再将请求传递给它。
  3. 具体处理者(Concrete Handlers)包含处理请求的实际代码。每个处理者接收到请求后,都必须决定是否进行处理,以及是否沿着链传递请求。
    处理者通常是独立且不可变的,需要通过构造函数一次性地获得所有必要地数据。
  4. 客户端(Client)可根据程序逻辑一次性或者动态地生成链。值得注意的是,请求可发送给链上的任意一个处理者,而非必须是第一个处理者。

实现方式

  1. 声明处理者接口并描述请求处理方法的签名。
    确定客户端如何将请求数据传递给方法。最灵活的方式是将请求转换为对象,然后将其以参数的形式传递给处理函数。
  2. 为了在具体处理者中消除重复的样本代码,你可以根据处理者接口创建抽象处理者基类。
    该类需要有一个成员变量来存储指向链上下个处理者的引用。你可以将其设置为不可变类。但如果你打算在运行时对链进行改变,则需要定义一个设定方法来修改引用成员变量的值。
    为了使用方便,你还可以实现处理方法的默认行为。如果还有剩余对象,该方法会将请求传递给下个对象。具体处理者还能够通过调用父对象的方法来使用这一行为。
  3. 依次创建具体处理者子类并实现其处理方法。每个处理者在接收到请求后都必须做出两个决定:
    • 是否自行处理这个请求。
    • 是否将该请求沿着链进行传递。
  4. 客户端可以自行组装链,或者从其他对象处获得预先组装好的链。在后一种情况下,你必须实现工厂类以根据配置或环境设置来创建链。
  5. 客户端可以触发链中的任意处理者,而不仅仅是第一个。请求将通过链进行传递,直至某个处理者拒绝继续传递,或者请求到达链尾。
  6. 由于链的动态性,客户端需要准备好处理以下情况:
    • 链中可能只有单个链接。
    • 部分请求可能无法到达链尾。
    • 其他请求可能直到链尾都未被处理。

代码演示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
using System;
using System.Collections.Generic;

namespace RefactoringGuru.DesignPatterns.ChainOfResponsibility.Conceptual
{
// The Handler interface declares a method for building the chain of
// handlers. It also declares a method for executing a request.
public interface IHandler
{
IHandler SetNext(IHandler handler);

object Handle(object request);
}

// The default chaining behavior can be implemented inside a base handler
// class.
abstract class AbstractHandler : IHandler
{
private IHandler _nextHandler;

public IHandler SetNext(IHandler handler)
{
this._nextHandler = handler;

// Returning a handler from here will let us link handlers in a
// convenient way like this:
// monkey.SetNext(squirrel).SetNext(dog);
return handler;
}

public virtual object Handle(object request)
{
if (this._nextHandler != null)
{
return this._nextHandler.Handle(request);
}
else
{
return null;
}
}
}

class MonkeyHandler : AbstractHandler
{
public override object Handle(object request)
{
if ((request as string) == "Banana")
{
return $"Monkey: I'll eat the {request.ToString()}.\n";
}
else
{
return base.Handle(request);
}
}
}

class SquirrelHandler : AbstractHandler
{
public override object Handle(object request)
{
if (request.ToString() == "Nut")
{
return $"Squirrel: I'll eat the {request.ToString()}.\n";
}
else
{
return base.Handle(request);
}
}
}

class DogHandler : AbstractHandler
{
public override object Handle(object request)
{
if (request.ToString() == "MeatBall")
{
return $"Dog: I'll eat the {request.ToString()}.\n";
}
else
{
return base.Handle(request);
}
}
}

class Client
{
// The client code is usually suited to work with a single handler. In
// most cases, it is not even aware that the handler is part of a chain.
public static void ClientCode(AbstractHandler handler)
{
foreach (var food in new List<string> { "Nut", "Banana", "Cup of coffee" })
{
Console.WriteLine($"Client: Who wants a {food}?");

var result = handler.Handle(food);

if (result != null)
{
Console.Write($" {result}");
}
else
{
Console.WriteLine($" {food} was left untouched.");
}
}
}
}

class Program
{
static void Main(string[] args)
{
// The other part of the client code constructs the actual chain.
var monkey = new MonkeyHandler();
var squirrel = new SquirrelHandler();
var dog = new DogHandler();

monkey.SetNext(squirrel).SetNext(dog);

// The client should be able to send a request to any handler, not
// just the first one in the chain.
Console.WriteLine("Chain: Monkey > Squirrel > Dog\n");
Client.ClientCode(monkey);
Console.WriteLine();

Console.WriteLine("Subchain: Squirrel > Dog\n");
Client.ClientCode(squirrel);
}
}
}

执行结果:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Chain: Monkey > Squirrel > Dog

Client: Who wants a Nut?
Squirrel: I'll eat the Nut.
Client: Who wants a Banana?
Monkey: I'll eat the Banana.
Client: Who wants a Cup of coffee?
Cup of coffee was left untouched.

Subchain: Squirrel > Dog

Client: Who wants a Nut?
Squirrel: I'll eat the Nut.
Client: Who wants a Banana?
Banana was left untouched.
Client: Who wants a Cup of coffee?
Cup of coffee was left untouched.

参考原文:责任链设计模式
